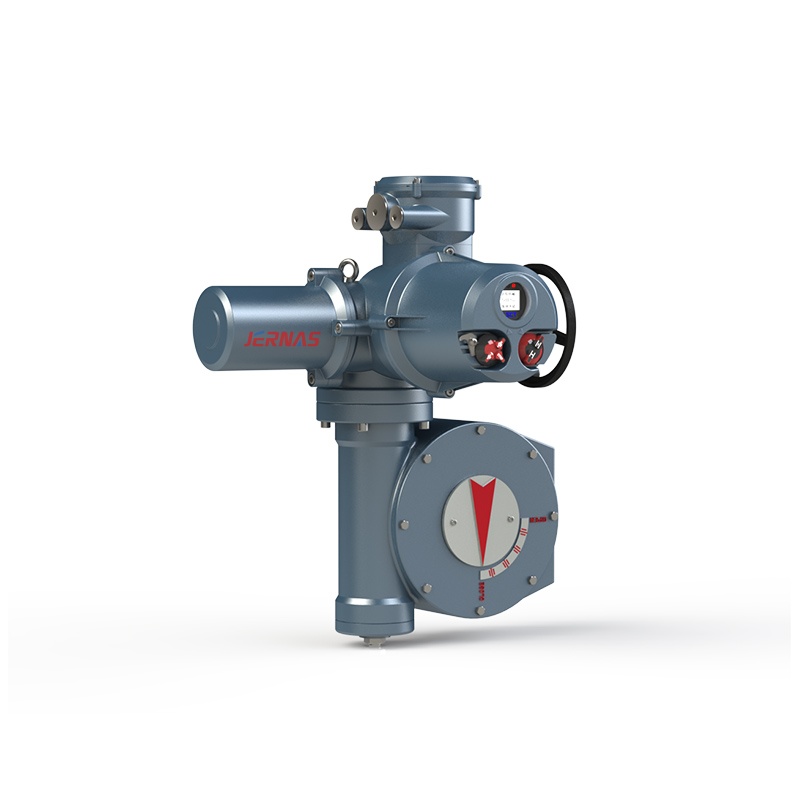

JE-SA3Q-I角行程电动执行器

JE-SA3Q-I角行程电动执行器

JE-SA3Q-I角行程电动执行器也称部分回转执行器，该系列产品采用铝合金制外壳，结构小重量轻，叠加式SA3DQ由多回转+蜗轮蜗杆减速器组成。

额定转矩：

SA3Q系列：50Nm~1800Nm，

SA3DQ系列：2000Nm~125000Nm或更高

主要技术指标:

环境温度                                          -25℃~+70℃(特殊要求可达-40℃~+100℃)

环境湿度                                          ≤95%(+25℃时)

                                                        S2-15min短时工作制

电机工作制式                                     S4包括电制动的断续周期工作制，允许最大工作次数1200c/h

                                                        最小负载持续率10%

电源                                                   三相380V AC 50Hz

                                                         相220V AC 50Hz

接线孔                                               标配：3XG3/4    /防爆：2XG1

接线端子                                            圆形接插件

防护等级                                            IP67、IP68(特殊订货)

防爆产品(特殊订货)                             ExdllBT4

位置重复偏差                                      JE-SA3SL系列≤±5°

                                                          JE-SA3SL-ZQ系列≤±1

控制转矩重复偏差                               JE-SA3SL系列≤±3%

                                                         JE-SA3SL-ZD系列≤±5%

基本误差                                             ≤±1%

回差                                                    ≤1%

法兰连接标准                                      JB2920、GB12222、GB12223、ISO5211
