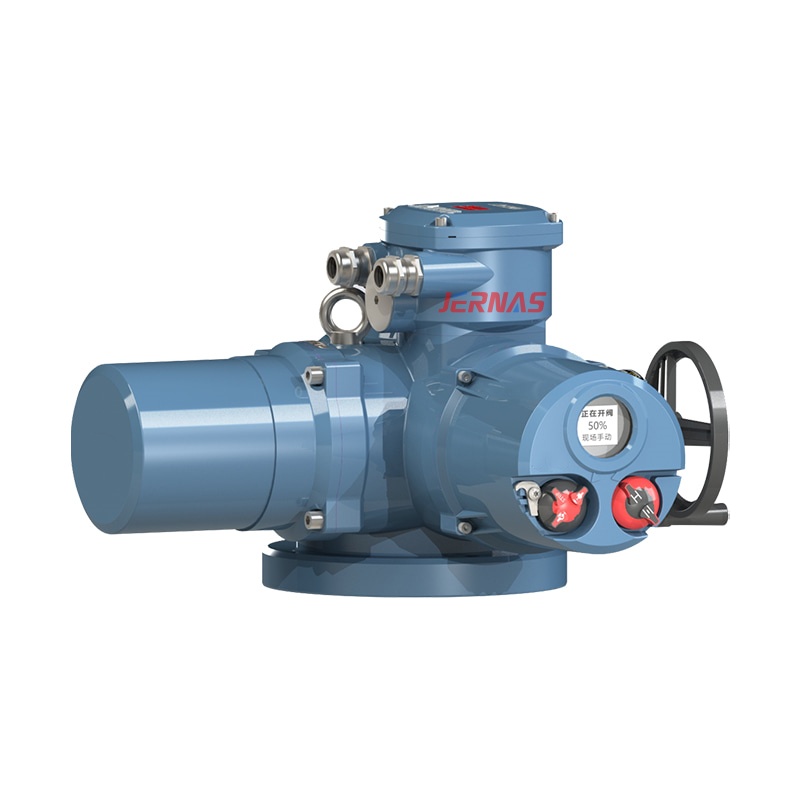

JE-SA3-ID多回转智能型电动执行器

JE-SA3-ID多回转智能型电动执行器
产品介绍

JE-SA3-ID多回转智能型电动执行器，该系列产品采用铝合金制外壳，结构小重量轻，

适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀等；

额定转矩： 100Nm~35000Nm

额定转速： 18 r/min~96 r/min

基本参数

●供电电源：                                                                 三相三线制：380V±10%,50Hz(特殊电压、频率可以定制);

                                                                                     单相两线制：220V±10%.50Hz(特殊电压、频率可以定制);

                                                                                     直流电压：48V、24V可以定制。

●工作模式                                                                     开关型：短时工作，S2-20min短时工作制；

                                                                                     调节型：断续工作，S4包括电启动的断续周期工作制，允许最大工作次数1200c/h。

●输入、输出信号：                                                      开关量：脉宽≥150ms,开、关、停；

                                                                                     模拟量：4-20mA.DC,负载阻抗≤7500;

                                                                                     现场总线：可以定制，如Modbus,Profibus,HART,FF等。

●基本误差(调节型):                                                       多回转：行程23圈，误若s1.0%

                                                                                      角行程：误差≤1.0%

                                                                                       直行程：行程≥25mm,误差≤1.0%

●控制死区(调节型):                                                        默认设置为1.0%(0.1%~9.9%可调)。

●中途位置：                                                                   开限位设置范围为40%~100%(1%~99%);

                                                                                       关限位设置范围为0%-60%(1%-99%)。

●防护等级：                                                                  IP68

●防烟等级                                                                      ExdlICT4

●间隙：                                                                          多回转≤1°:  /角行程≤1°;  /直行程≤1mm。

●输出触点：                                                                   250V.AC,5A:30V.DC,5A

●使用环境:                                                                      环境温度：-25℃-+70℃(特殊定制-40℃-+100℃):环境湿度≤95%。

●抗干扰指标                                                                   外磁场：≤400A/m,50Hz;

                                                                                        共模干扰：250V,50Hz;

                                                                                        串模干扰：有效值为1V的交流信号频率为50Hz,相位0~360;

                                                                                         静电放电：4kV

                                                                                         电快速瞬间脉冲群：电源端1000V;信号输入端500V:

                                                                                         射频干扰：频率80~1000MHz,试验场强3V/m,距离1m;

                                                                                         浪涌干扰：1kV。

●接线端子                                                                        圆形接插件。(特殊工况可以定制)

●接线孔：                                                                        标配：2-M25×1.5,1-M20×1.5  /防爆：2-G1  /(特殊接线可以定制)

●法兰连接标准：                                                             JB2920、GB1222、IS05211。
