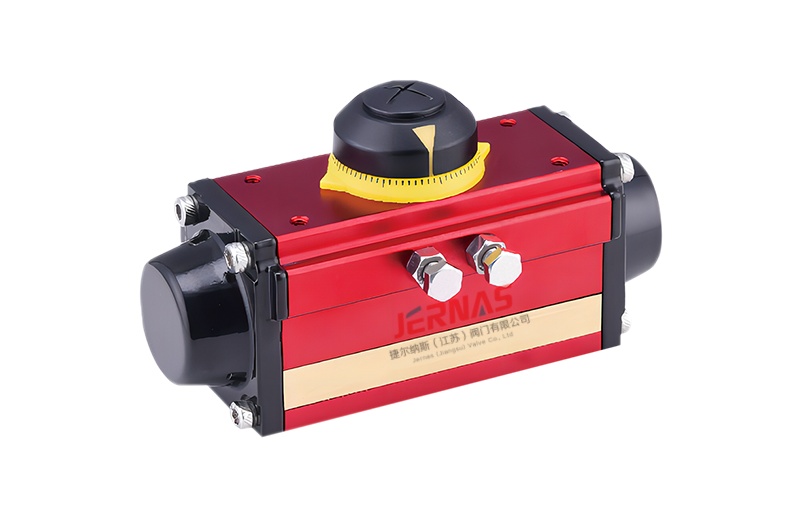

JE-ADS 单作用气动执行器

           JE-ADS单作用气动执行器
气动执行机构集设计紧凑、简易组合、高端定制等特点于一体，该系列产品采用精密加工齿条，传动精确，输出扭矩范围广，装配附件符合NAMUR国际标准。
该系列产品具备广泛的输出扭矩和极优的产品使用寿命，其合理的结构设计和优良的工程特性可以满足客户多样化的生产需求 。

技术参数：

执行器符合UNI EN 15714-3:2009标准。

法兰连接标准：UNI EN ISO 5211。

辅助设备连接：NAMUR连接。

旋转角：90°。

扭矩：直接与控制气压成正比。

额外的防护：壳体硬质阳极氧化，端盖环氧树脂喷涂；可根据客户需要提供海洋或其他油漆。

工作条件：

使用温度：

标准：-20℃~+80℃

高温：-20℃~+150℃

低温：-50℃~+60℃

操作压力：2-8bar

工作介质：符合（ISO 8573-1:2010，3级）的干燥或润滑的过滤压缩空气，露dian温度为低于环境温度10℃。

压缩空气中的颗粒物符合（ISO 8573-1:2010，5级）要求，颗粒直径不得超过40µm。

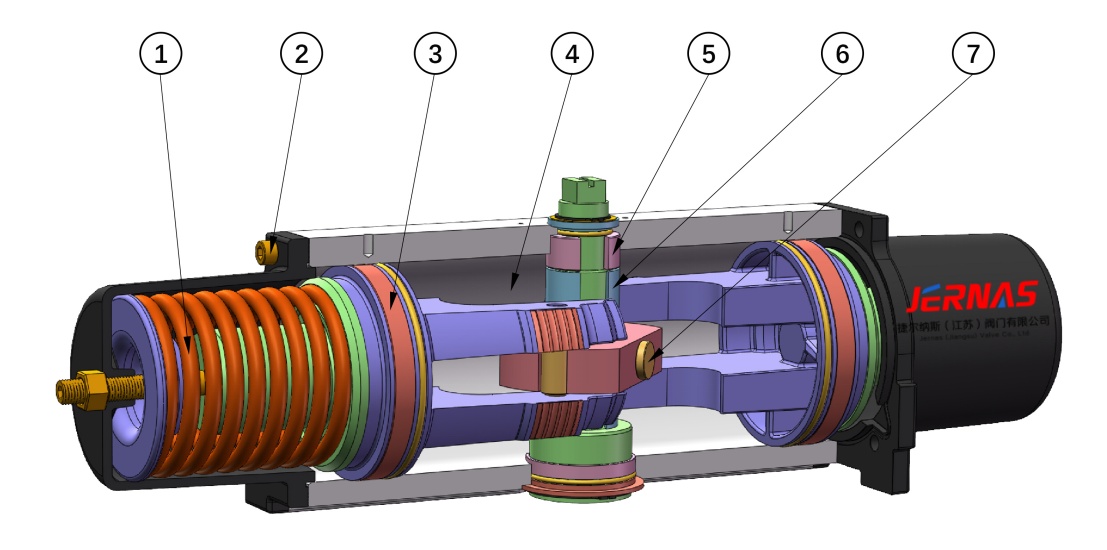

产品特点：

1.模块化的弹簧包

根据不同的气源压力配适不同的弹簧组合，低应力的弹簧设计能够有效延长弹簧的使用寿命。

2.耐腐蚀的连接件

所有的连接螺栓均为不锈钢，具有良好的耐腐性。

3.活塞导向环

超高分子聚合物制成的活塞导向环，具有极低的摩擦系数，同时该材料具有很高的硬度和优异的耐磨性，提供精确的导向和较长的使用寿命。

4.壳体

壳体内部高精度加工，并进行阳极氧化处理，氧化层厚度＞20μm，具有较低的摩擦系数优秀的防腐性和耐磨性。

5.轴导向套

防止轴和缸体的直接接触，确保驱动轴的定位精度，减少摩擦损失，防止轴和缸体的直接接触，使执行器平稳运作。

6.活塞导向套

确保活塞的定位精度，使活塞能够平稳、流畅的运行，防止窜动。

7.销钉连接

拨叉和驱动轴采用销钉连接，确保拨叉和驱动轴同步运转，同时销钉也起到了防止驱动轴飞出的作用，是一种可靠安全的设计。
