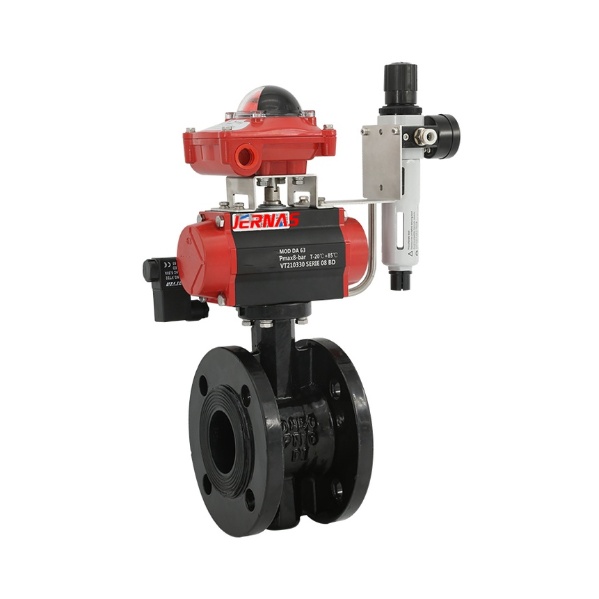

JVE-BV430气动衬胶法兰蝶阀

JVE-BV430气动衬胶法兰蝶阀

特点和优势：

JVE-BV430气动衬胶法兰蝶阀采用双法兰式设计，高度适用于终端服务。国际兼容性是捷尔纳斯模块化阀门产品线的一项主要设计优势。

该阀门符合大多数国际法兰标准——ASME 125/150级、BS 10 Tables D和E、BS 4504 NP 10/16、AS 2129以及JIS10。
此外，JVE-BV430气动衬胶法兰蝶阀设计还符合ISO 5752-Table 2 (EN558 Table 13) 面对面法兰以及ISO 5211 执行机构安装法兰，因此这一系列阀门设计可广泛用于全球各个市场。

尺寸范围：                                                                                                          阀体材料：

NPS 2至20 / DN 50至500                                                                                    铸铁、球墨铸铁、碳钢

温度范围：                                                                                                          阀杆材料：

-20°F至400°F（-29°C至204°C）                                                                          不锈钢、莫乃尔合金K500

最大许用操作压力：                                                                                            阀座材料：

630系列：175 psi（12巴）                                                                                  粘接EPDM、粘接BUNA-N、粘接FKM

630H系列：150 psi（10巴）

密封等级：                                                                                                            阀板材料：

双向气泡级密封                                                                                                     尼龙11涂层球墨铸铁、镍铝青铜、不锈钢

阀体类型：                                                                                                            设计标准：

双法兰式                                                                                                                MSS SP-67、API 609 A类

法兰钻孔：                                                                                                            测试标准：

ASME B16.1 125级、ASME B16.5 150级、EN 1092 PN 10、16                           MSS SP-61、API 598、EN 12266-1

认证：                                                                                                                    结构长度：

ABS、ATEX、必维国际检验集团、中国船级社（CCS）、                                    API 609  B类短型、EN 558 13系列

DNV、PED、PE(S)R、SIL

应用：

废水、海水、水、其他液体和气体

结构特点：

       1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控 制特性和关闭密封性能。

      2、蝶阀可以运送泥浆，在管道口积存液体少。 低压下，可以实现良好的密封。 调节性能好。

      3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。

      4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
