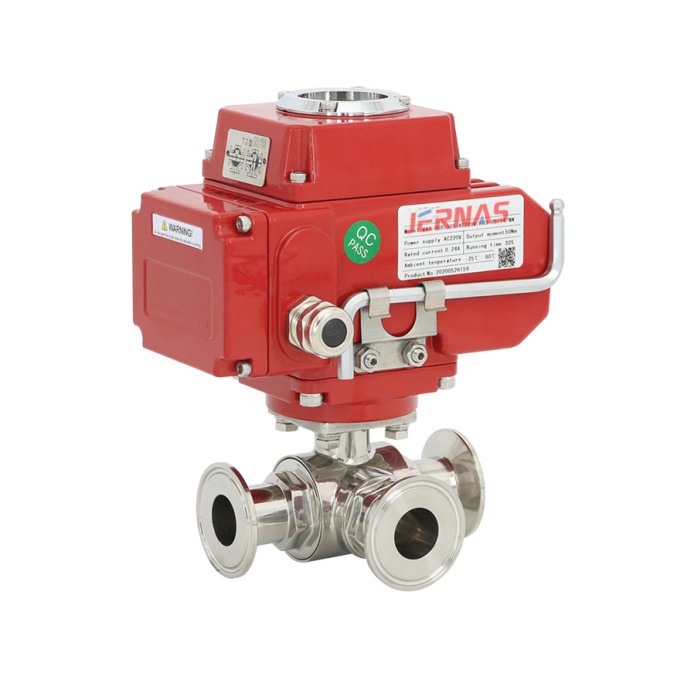

JGE-AL1350Sk电动三通球阀-快装式

JGE-AL1350Sk电动三通球阀-快装式

特点和优势

JGE-AL1350Sk电动三通球阀-快装式因其端部连接选择、阀座材料和三段式设计，在捷尔纳斯产品线中具有最大的灵活性。
为满足客户对应用范围最广的阀门的需求，可在此类阀门上配置控制装置或三端口球（用于全腔排放），对于特殊服务要求还可配备腔体填料。

JGE-AL1350Sk电动三通球阀-快装式具有广泛的可互换性，不同阀门尺寸和产品系列编号之间的阀球、阀杆、阀杆填料、手柄和用于安装的连接件可进行互换。
该系列产品可减少零件库存和维护成本。

技术规格

三通球阀

尺寸范围                                                                                             阀体材料

NPS ¼到12 / DN 8到300                                                                  CF8M, WCB

温度范围                                                                                              阀杆材料

-50°F至650°F（-46°C至343°C）                                                        316不锈钢

最大许用操作压力                                                                                 阀底材料

PN10, 16, 25, 40                                                                                   标配：TFM 1600

密封等级                                                                                               球体材质

零泄露                                                                                                   CF8M不锈钢

阀体类型                                                                                               设计标准

3段式                                                                                                   MSS SP110

端部连接                                                                                               测试标准

螺纹式ASME B1.20.1 NPT、承插焊接ASME B16.11、                           API 598

对头焊接MSS SP-72 /ASME B16.25、

延长承插焊接、延长对头焊接

认证                                                                                                      端口

ATEX、CRN、PED、PE(S)R、TR CU、SIL                                              全通径

配件                                                                                                     结构长度

腔体填料、介质防漏装置、Resolute Square球阀、                              NPS ¼至4：制造商标准

V型球阀、截止阀结构长度

应用

加工、油罐区、燃料、石油和天然气、市政供水
