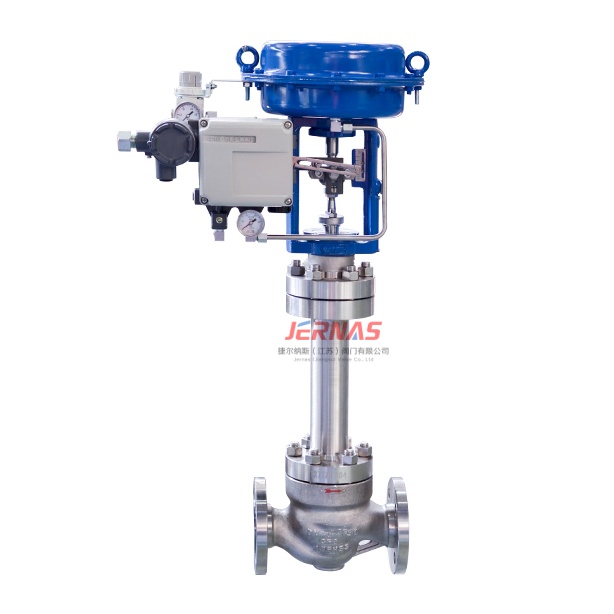

JE510VS气动波纹管调节阀

JE510VS气动波纹管调节阀
阀门描述

JE500系列波纹管单座控制阀，基于JE510VS气动波纹管调节阀单座非压力平衡结构基础上增加波纹管密封结构，
耐压的弹性不锈钢波纹管置于支座部件内与阀杆连接在一起，与填料组成双重密封，消除介质外漏隐患。

适用于压差不大的剧毒、易燃、易爆、易挥发和稀有贵金属介质的调节。

技术参数

公称通径:DN15～DN400

公称压力:PN16/25/40/63/100;CL150(PN20)/300(PN50)/600(PN110)

操作温度:-45℃~350℃

流量特性:等百分比，线性 ,快开

可调比    :50:1

泄漏等级:ANSI B16.104:IV、V、VI

阀体材质:WCB/WCC/LCB/LCC;WC6/WC9;CF8/CF8M;4A/5A等

阀内件材质:630/316/316+ST/316nitriding/316+Ni60/316+WC等

密封材质:PTFE+石墨V形填料、柔性石墨环形填料、石墨+PTFE编织填料等
