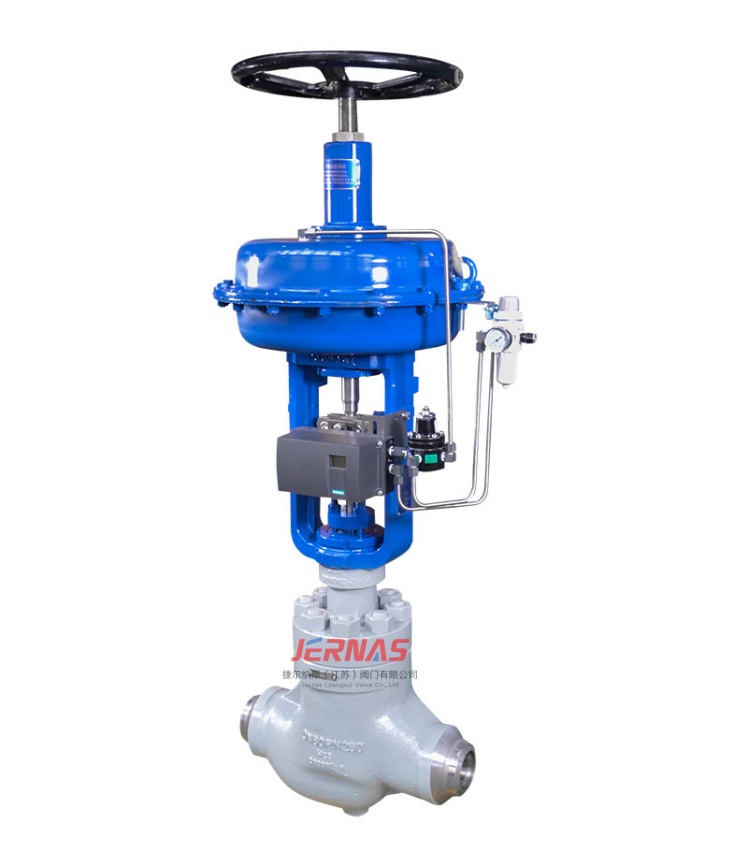

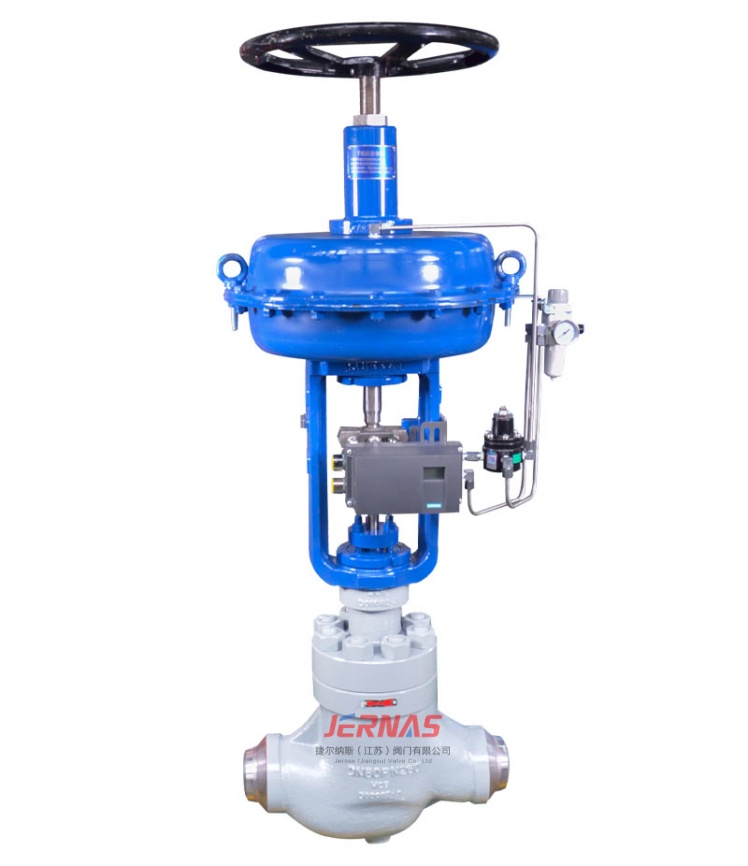

JEG5850气动碟片式套筒导向控制阀

JEG5850气动碟片式套筒导向高压控制阀（平衡环密封）

JEG5850气动碟片式套筒导向高压控制阀（平衡环密封）描述：

JEG5850气动碟片式套筒导向高压控制阀（平衡环密封）是一种套筒导向，压力平衡式高压单座控制阀。
采用新型迷宫碟片式套筒结构，高性能平衡密封环密封。多级降压、降噪，允许压差大、 抗气蚀、降噪能力强等特点。
适宜压差大、噪音强、气蚀严重等恶劣工况下的流体控制。

JEG5850气动碟片式套筒导向高压控制阀（平衡环密封）产品性能：

-基本误差：±1%（带定位器） ±5%（不带定位器）

-回差：1%（带定位器） 3%（不带定位器）

-死区：0.4%（带定位器） 3%（不带定位器）

-始终点偏差： ±2%（带定位器） ±4%（不带定位器）

-额定行程偏差： +2%（带定位器） +4%（不带定位器）

-允许泄漏量：符合GB/T 17213.4 / IEC 60534-4 Ⅳ级

-故障时阀位：开（气关式）、关（气开式）、原位（配保位阀）

JEG5850气动碟片式套筒导向高压控制阀（平衡环密封）技术参数：

公称通径:DN50～DN200

公称压力:PN160/250;CL900、CL1500、CL2500

操作温度:-17℃~260℃

流量特性:等百分比

可调比    :50:1

泄漏等级:符合GB/T 17213.4 / IEC 60534-4 Ⅳ级 V级

阀体材质:WCB、WC6、WC9、CF8、CF8M等

阀内件材质:16/440B/316+SF等

密封材质:PTFE+石墨V形填料、柔性石墨环形填料、石墨+PTFE编织填料等
