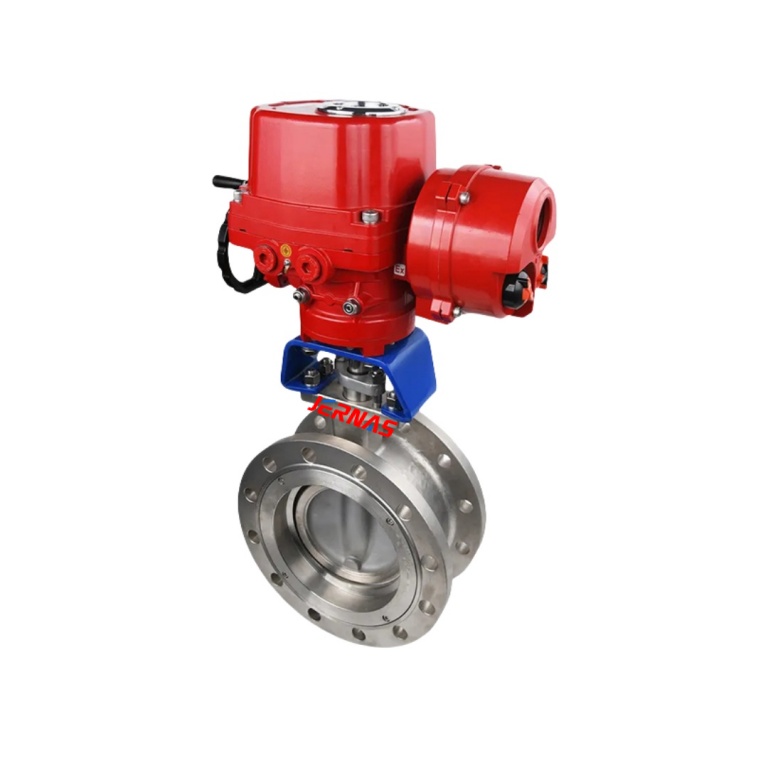

JGE-AV430S电动硬密封蝶阀

JGE-AV430S电动硬密封蝶阀
特点和优势

捷尔纳斯隆重推出JGE-AV430S电动硬密封蝶阀，这款优质隔离阀门非常适用于真空至高压应用，尤其是需要绝对零泄漏的应用。
与相同尺寸和压力等级的闸式阀、截止阀或球阀相比，JGE-AV430S电动硬密封蝶阀在节省空间和减轻重量的同时还可以最大限度地降低安装与维护成本。

JGE-AV430S电动硬密封蝶阀的非摩擦金属对金属密封以最小扭矩实现零泄漏，并获得防火认证。密封圈确保阀座周边在任何流向中都能始终实现完全密封。
JGE-AV430S电动硬密封蝶阀提供适用于高温和恶劣工况应用的实心金属填料圈，以确保在整个压力/温度范围内实现双向密封。

捷尔纳斯JGE-AV430S电动硬密封蝶阀是同类阀门中唯一采用花键阀板/阀杆连接的阀门。JGE-AV430S电动硬密封蝶阀连接使得阀板的轴向运动不受阀杆的影响，从而将填料圈和阀座保持在原位且不受温度波动与阀杆所受压力的影响。
这种设计避开了常见的刚性连接阀板和阀杆错位问题，以提供最大的强度。阀板与阀杆之间的紧密接合可以最大限度地减少滞后作用。

三偏心几何结构

三偏心阀的阀杆在蝶阀中心线的X (1)和Y (2)轴上都有偏移。这会在阀门运行时产生类似凸轮的运动。第三偏心（3）由一个加工成阀门密封面的斜锥形轮廓构成，以便阀座和填料圈可以不受干扰地旋转接合和脱离。
这种三偏心阀消除了阀门行程期间阀座和填料圈之间的所有摩擦，减少了阀座和密封件的磨损并延长了寿命周期。

一旦阀座和填料圈完全接合，即会施加扭矩，以实现双向、零泄漏的金属对金属密封。因此，作为弹性或高性能产品来讲，三偏心阀门通常被定义为“扭矩-阀座式”，而不是“位置-阀座式”。

尺寸范围：                                                                                                             阀体材料：

NPS 3至48 / DN 80至1200                                                                                      碳钢，不锈钢

可应要求提供更大尺寸                                                                                            可应要求提供更大尺寸

温度范围：                                                                                                              阀杆材料：

-320°F至842°F（-196°C至450°C）                                                                          17-4PH，410不锈钢，XM-19（Nitronic 50）

密封测试:                                                                                                                阀门设计:

EN 12266-1 A级                                                                                                       EN 12569 | EN 593 | NE 167

最大许用操作压力：                                                                                               阀座材料：

ASME150级、300级、600级、900级                                                                      316硬化不锈钢

EN 1092 PN 10, 16, 25, 40, 63, 100, 150

密封等级 :                                                                                                               阀板材料：

零泄漏                                                                                                                      碳钢，不锈钢    可应要求提供的其他材料

阀体类型:                                                                                                                 阀座增能器材料:

支耳、对夹、双法兰式、闸式、对接焊缝                                                                硅橡胶 | FKM

法兰钻孔“                                                                                                                 测试标准

ASME B16.5、ASME B16.47、EN 1092、ISO 7005                                                  ISO 5208、EN12266-1、API 6D、API 598、BS 6755

认证 ：                                                                                                                      结构长度：

ABS、API 607、ATEX、CRN、ISO 10497、PED、PE(S)R、SIL、TR CU、TSG           API 609、ASME B16.10、ISO 5752、EN 558

应用：                                                                                                                       介质

散装液体储存、石油和天然气、液化天然气储运、蒸汽分配系统、                       盐水，溴，苛性碱，湿法/干法氯气，盐
发电、地热蒸汽、制糖和乙醇、纸浆和造纸废液、炼油、化学处理、                   酸，有机溶剂，磷肥，强氧化剂，硫酸，超纯水，粘性液体
水和废水处理、空气分离、低温设备，
